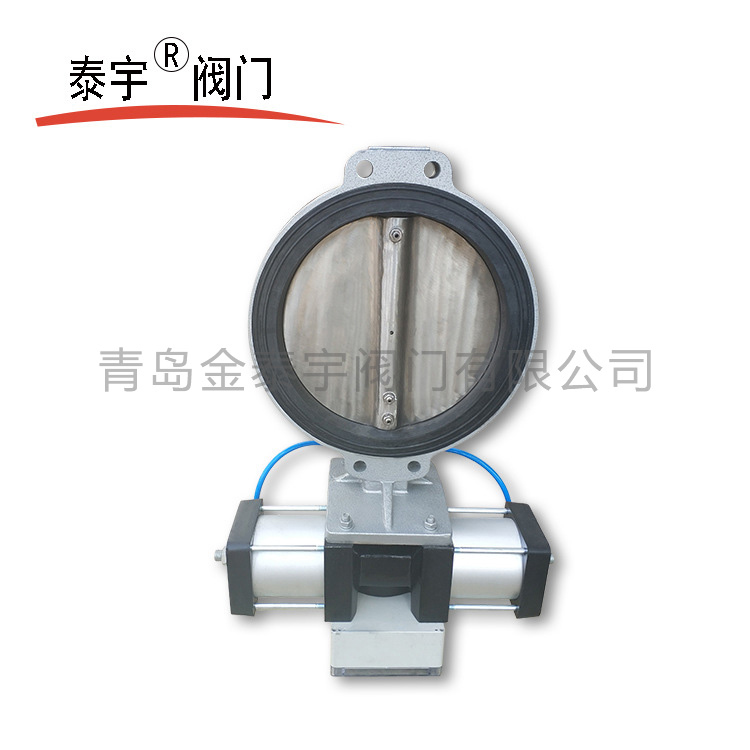

氣動對夾式蝶閥概述：
氣動對夾式蝶閥是在對夾式蝶閥上加裝氣動閥門執行器，使氣動軟密封蝶閥更加快速的啟閉，它廣泛用于天然氣、油品、化工、冶金、造紙、電力、礦業、印染、生物制藥、日用化工、食品飲料、水處理及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。
氣動對夾式蝶閥工作原理：
氣動軟密封蝶閥安裝在高空暗道，經過二位五通電磁閥控制，操作方便，也可調節流量介質。流體阻力較小，中大口徑的氣動中心蝶閥全開時有效流通面積較大，啟閉迅速省力，蝶板旋轉90°即可完成啟閉，由于轉軸兩側蝶板介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，氣動對夾式蝶閥的材料有：丁腈橡膠、氟橡膠、食用橡膠、襯四氟故密封性能良好。
氣動對夾式蝶閥特點：
（1）氣動閥門執行器：采用新型AT系列氣動閥門執行器，有雙作用和單作用（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑蝶閥采用AW系列閥門氣動執行器，采用撥叉式結構傳動，結構合理，輸出扭矩大，有雙作用式和單作用式（彈簧復位）。
（2）中線彈性密封：密封材料分橡膠和氟塑料，彈性閥座配高精度蝶板確保零泄漏，閥桿底、中、上部配有襯套，用于支撐和旋轉滑動，保持很小摩擦力。產品重量輕，體積小，啟閉迅速。
（3）三偏心結構密封：閥座密封材料分金屬密封和氟塑料密封。金屬密封蝶閥有彈性密封圈閥座與多層復合蝶板，三維偏心密封結構啟閉摩擦小，密封性能可靠，抗磨損耐高溫，具有自定心作用，泄漏很小，使用壽命長。產品結構合理重量輕，體積小，安裝尺寸小，操作簡便，啟閉迅速，是目前發展很快適用更廣泛的流體氣動閥門。
氣動中心蝶閥技術規范：
氣動對夾式蝶閥主要零件材質表：
由于氣動蝶閥的流通面積大，阻力小等特點，適用于各種管道上，又因為其連接方式為氣動對夾式蝶閥，所以安裝更加方便，操作簡單，其閥桿與蝶板呈中心線，使得氣動中心蝶閥有著越關越緊的功能，客戶在選擇氣動閥門執行器時，需要告知是否需要氣動三聯件（電磁閥、過濾器、限位開關），以及蝶閥材質、壓力、溫度等要求，方便我司銷售人員及時選型與報價。
