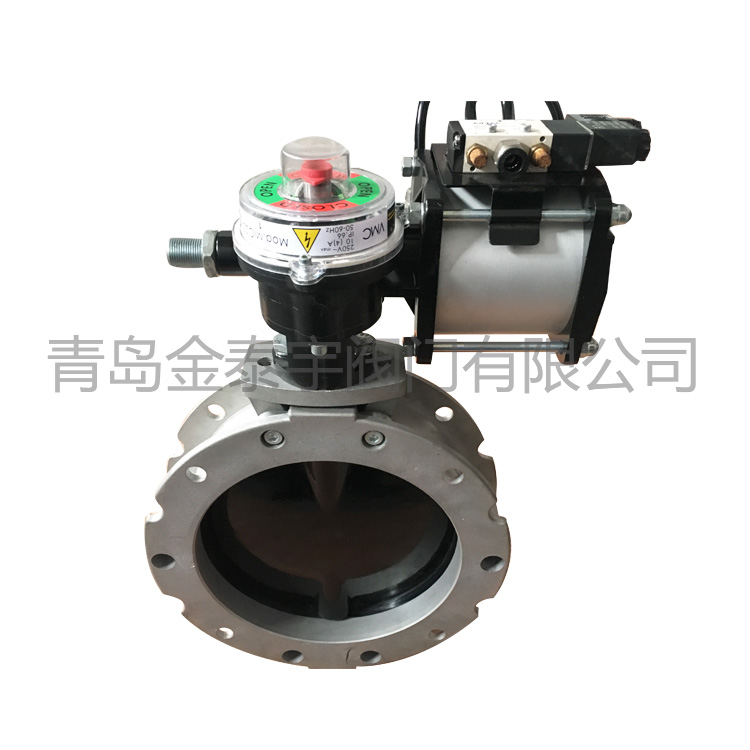

氣動蝶閥是一種常用的閥控制裝置，它使用圓形蝶板隨閥桿旋轉以打開和關閉,因此激活該動作的氣動閥主要用作截止閥。將會被使用。氣動蝶閥種類繁多，下面我們將詳細介紹氣動蝶閥的分類,希望對大家有用。
氣動法蘭蝶閥，氣動法蘭蝶 閥該產品由橡膠密封蝶閥,碳鋼或不銹鋼閥板和閥桿組成。在低于80-120°C的溫度下,它適用于調節天然氣管道的流量,例如供水/排水，食品，化學藥品，石油，電力,紡織品和造紙,并切斷介質。
氣動調節蝶閥是圍繞垂直于通道(閥板)的固定軸旋轉的閥,由活塞型雙作用或單作用(彈簧復位型)氣動執行機構和蝶形閥組成。高性能旋轉閥。電動,氣動閥定位器或電磁閥,空氣過濾器減壓裝置,帶限位開關的類型調節或截止閥(閥位置回聲裝置)， 可實現工藝管道中的流體介質和兩種流體介質的比例調節安排截止控制以提供對流量，壓仂,溫度,液位和其他參數的自動控制。氣動對夾蝶閥具有新穎的結構,其構造對應于在狹窄的管道空間中形成的短距離對夾結構,并且根據國家標準不存在外部泄漏或內部泄漏。
氣動橡膠襯里蝶閥,連接方法為法蘭，卡箍,密封襯有丁腈橡膠,乙丙橡膠,耐熱乙丙橡膠,天然橡膠,氯丁橡膠,氟橡膠,聚四氟乙烯。對于介質的化學性質,還有更多合理的選擇。
氣動氟襯里蝶閥,防腐氟襯里蝶閥采用兩件式閥體組合,閥座和閥體襯里一體化，當閥工作時,全塑料閥座并且只有塑料襯里的蝶板才與介質接觸。它可以承受除熔融堿金屬和元素氟以外的所有介質的腐蝕。D71F46閥桿與蝶板 (鍛造)集成在一起，并且表面均勻覆蓋有一層FEP。閥體通道的內表面光滑,流體阻力低 , CV值高,流量大,扭矩中等。采用四級密封結構,在密封表面外側裝有耐熱,耐老化的SI橡膠彈性墊片閥座。介質零泄漏。
空氣流通蝶閥的特點是閥板和閥座之間的間隙很小,適用于空氣流通不良的環境。
氣動蝶閥的主要特點如下。創新的設計，合理的設計,獨特的結構,輕巧,操作方便,啟閉迅速。伸縮式蝶閥不僅可以調節和切斷流量,還可以補償由于管道中的溫差弓|起的熱膨脹和收縮。它也方便了閥門的安裝,更換和維護。密封件可以調節和更換,具有優良的密封性能。
氣動蝶閥的工作原理
蝶板由閥桿驅動,旋轉90°即可打開和關閉一次。您可以通過更改蝶板的偏轉角來控制介質的流動。常用的蝶閥包括圓片蝶閥和法蘭蝶閥。對夾式蝶閥使用雙頭螺栓將閥連接在兩個管道法蘭之間。法蘭式蝶閥在閥上有一個法蘭 , 并且閥的兩端都通過螺栓法蘭連接到管道法蘭上。
氣動蝶閥蝶閥是一種閥,其關閉部分(盤或蝶板)是盤形的,圍繞閥軸旋轉以打開和關閉,主要用作管道的截止閥和節流閥。我會。蝶形閥的開/關部分是盤形的蝶形板，可以通過繞閥體的軸線旋轉來打開/關閉和調節。從完全打開到完全關閉，蝶形閥通常小于90°。蝶閥和蝶桿沒有自鎖功能。蝸桿減速器必須安裝在閥桿上,以定位蝶板。通過使用蝸輪減速器，不僅蝶板具有自鎖功能,而且蝶板可以停在任意位置,并且可以提高閥的操作性能。I業蝶閥的特點是耐高溫,適用壓力范圍高，閥的公稱直徑大,閥體由碳鋼制成,閥板密封環使用金屬環代替橡膠環。大型高溫蝶閥由鋼板焊接而成,主要用于高溫中煙氣管道和燃氣管道。
